無人機具有智能化程度高、易于操作、造價相對低廉等諸多優點，民用領域的應用越來越普及化、大眾化。但是，由于缺乏相應的法律法規和管控手段，無人機的使用越來越暴露出嚴重的安全隱患和管理漏洞。

近兩年，無人機擾航事件頻發，已經讓我們認識到對無人機濫用的現實威脅。實際上，無人機擅闖軍事基地、政治敏感區域、國家重要基礎設施等單位，從事航拍、竊取情報、拋灑傳單等有損國家安全、侵犯他人隱私的活動也多次發生。如果這些“黑飛”的無人機掉在危險區域，如油氣罐、煉油廠、化工廠、加油站等極其危險的區域，還有可能引發爆炸，造成不可預見的嚴重后果?？植婪肿踊蛘邉e有用心人員可能會為無人機加裝其他設備，掛載爆炸物，就會變成飛行的炸彈，給社會人員和財產安全帶來極大的隱患。

重點區域低空防御系統的建設目標主要有：

1.通過建立一個集要素管控、信號探測、數據采集、技術反制、處置指揮于一體的低空防御系統，實現對重點區域低空安全的全方位管控，解決低空安全防御的手段空缺，達到“看得見、管得住、打得下、抓得著”的目的。

2.在防御區域能夠?qū)献鳠o人機進行管控?？蓚蓽y無人機飛行信息，包括飛行高度、航向等；支持無人機運行大數據統計與分析，包含平均飛行時長、飛行高度等；通過平臺可設置臨時或永久禁飛區。

3.在防御區域能夠?qū)Ψ呛献鳠o人機進行管控?？商綔y發現非法入侵的無人機并識別預警；可對無人機進行定位跟蹤；可對無人機進行技術反制；可實現對無人機操作手定位。

  實行分級管理原則，按照重要程度將重點區域核心、周界和外圍分為一級管控、二級管控、三級管控三種。一級管控區域最為重要，其低空防御系統包括無線電偵察管控設備、光電探測設備、無人機飛手抵近偵測設備；二級管控區域較為重要，其低空防御系統包括無線電偵察管控設備；三級管控區域低空防御系統包括基于無線協議的偵察設備。

一級防御區域低空防御系統

重要區域核心區低空防御系統主要由無人駕駛航空器偵察管控子系統、光電子系統、處置子系統組網以及無人機飛手抵近偵測設備構成：

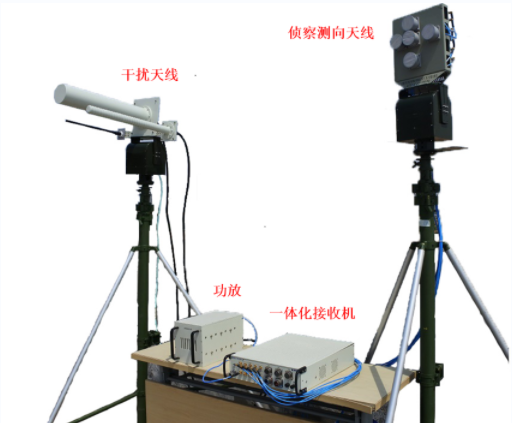

無人駕駛航空器偵察管控子系統：主要由信號偵察測向干擾一體機、偵察測向天線陣列、干擾單元和顯控終端等組成。

光電子系統：主要由高精度伺服光電轉臺、可見光攝像組件構成。

處置子系統：主要由干擾單元和顯控終端等組成。

具體低空防御分系統設備如下：

低空防御分系統設備圖

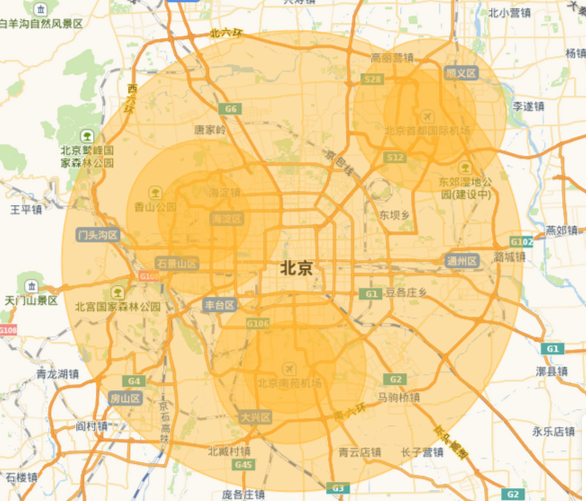

考慮到無線電信號探測的距離超過5KM，而光電的探測距離小于信號的探測距離，故在進行傳感器部署時采用一臺信號傳感器配多臺光電設備和兩個處置設備的模式進行組合組網部署，從而加大實際探測覆蓋面積。

傳感器部署策略：在靠近重點區域核心部位的附近高層建筑或移動通信鐵塔上部署一臺信號探測設備、一臺光電設備和一臺拒止處置設備。這樣可以結合各傳感器設備的探測特點和性能的不同，利用部署策略來減少硬件設備的投入且不影響整個區域的防御效果。

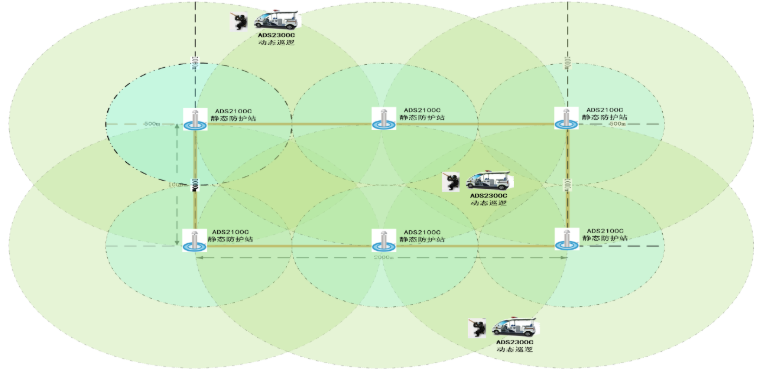

導航欺騙核心區域防護子系統：單個靜態防護站的有效防御空間為以布設點為中心的水平面以上的半球。防護半徑：50米～數公里；高誘騙防御區域：50～500；誘騙＋壓制干擾區域：500米以上。

具體設備如下：

一級管控區域最為重要，其低空防御系統主要包括導航欺騙設備，可以管控二級防御區域無法探測的、采取靜默飛行的無人機，通過導航誘騙手段，制止入侵無人機。

系統的工作流程

信號設備在探測到非合作目標的無人機后，根據此無人機的飛行航向、速度等參數智能選擇其中的一臺光電設備對其進行引導跟蹤，并根據此無人機的危險程度決定是否進行拒止處置。

 抵近偵測設備采用寬帶信號偵測技術和高速實時檢測算法，抗同頻干擾，有效捕獲、識別無人機遙控信號；定點監測或快速移動查找兩種用途，單人單手使用。

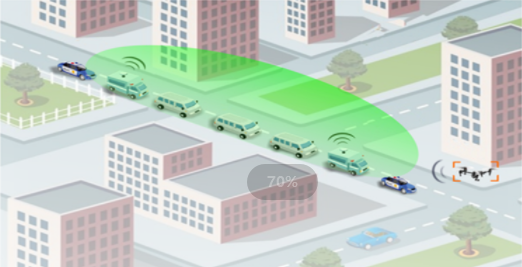

二級防御區域主要是重點區域周界布防，開展低空安全保障。主要采取移動指揮車在重點區域附近偵測、處置，以及重要領導車隊前行引導保障。

車載無人機主動防御分系統采用非接觸式技術，通過發射模擬的衛星信號對無人機進行導航防御，實現對無人機的防御和管控，具有全天候、全天時、全方位以及主動防御和安全驅離等獨特優勢。

該系統包括基站式無人機主動防御系統和車載式無人機主動防御系統，可用于軍事區域、黨政機關、監獄、機場等場所的長期布設及賽事、會議等活動的臨時布設，同時，還可為重點區域的常規巡邏及領導出行提供安全防護。如圖所示。

三級管控區域低空防御系統包括基于無線協議的偵察設備，主要在重點區域外圍探測發現合作目標。

云監測功能

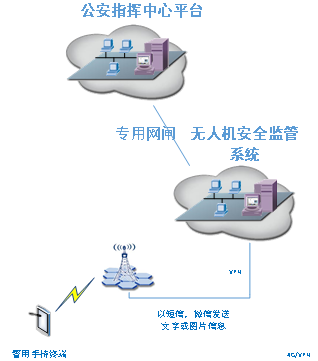

在線飛行的無人機的飛行信息和通過偵測系統偵測到無人機飛行信息，可以通過移動網絡或WIFI接入無人機安全管理系統，從而掌握實時飛行架次，飛行高度、航向、地理坐標等信息。當有無人機進入禁飛區，或超出飛行高度等限制時，系統會發出警報提醒。針對違規飛行，結合用戶實名認證信息，即可進行溯源追查。云無人機安全管理平臺分為后端和前端。后端主要包括數據庫、用戶請求處理；前端可支持WEB形式，可用于日常監管。無人機安全管理系統將飛行數據實時傳送給位于公網的專用APP。

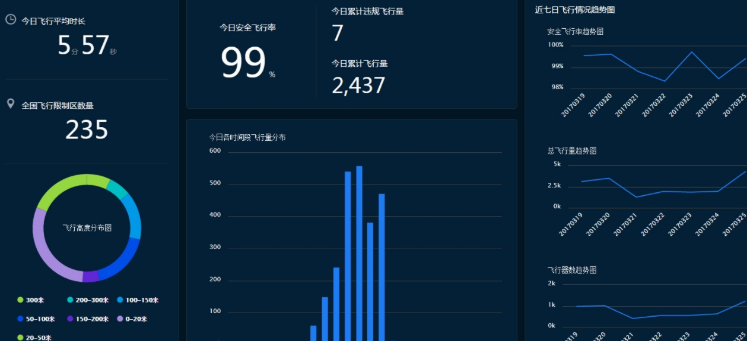

無人機安全管理系統支持無人機運行大數據庫統計與分析，包含平均飛行時長、飛行高度、安全飛行率、飛行量趨勢等，還可根據時段、無人機、用戶等不同條件對歷史飛行記錄自動生成相關工作報表。

無人機安全管理子系統還支持對偵測設備的遠程OAM，可以通過系統遠程監視偵測設備健康狀況，并支持遠程復位、升級等功能。

云管理功能

通過平臺可設置臨時或永久禁飛區，并向用戶app端推送信息通知。對敏感區域和重要活動進行全面保護。平臺儲存所有無人機飛行記錄，支持多維度檢索，可回訪飛行軌跡，確實民警在執法過程中的取證問題，執法有依據。
