無人機反制系統中，我們堅持“無源檢測，精準識別，無人值守，零干擾”的理念。“無源檢測”采用無線電無源檢測，被動接收無人機信號，可以精準的確認目標出現，并且摒棄了雷達類檢測有源設備的功率污染?！熬珳?zhǔn)識別”表現在可以獲取無人機的唯一“電子指紋”，確認無人機的唯一性，區分同品牌同型號的機型，同時還可以區分黑白名單中的無人機，實現防御打擊的的精準性。“無人值守”實現整套設備的全自動運行，不再需要人工全天候巡檢，進行自動檢測，自動防御，真正達到“向科技要警力”的目的。 “零干擾”采用無線電小功率防御，減少對周邊環境的影響，減弱電磁干擾的污染。

     系統組成及拓?fù)?/span>

無人機反制系統主要構成包括三部分：第一，前端檢測識別設備；第二，后臺管理平臺；第三，鏈路連接設備。

1.前端檢測設備的組件包括：檢測主機、定向天線或者全向天線、連接饋線支架（固定式或者移動式三角支架）；

2.后臺管理平臺組件包括：中央監控單元（管理平臺服務器）、控制軟件、顯示終端；

3.鏈路連接設備組件包括：交換機、光纖。

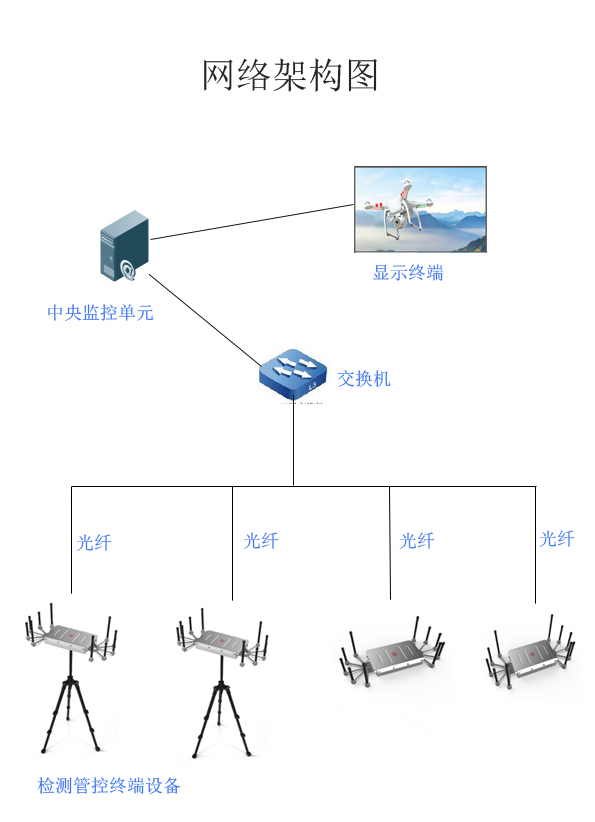

拓?fù)鋱D如下所示：

本系統采用無線電破解底層協議的基礎原理，利用窄帶、跳頻等技術點對點針對性破解RC與Sensor之間信道連接。從而觸發FailSafe機制，迫使無人機懸停和返航。

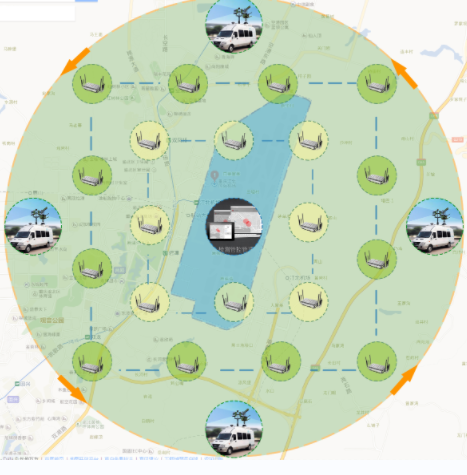

本系統的部署針對各個場景:

    分布固定式

   通過地面多點搜索布控，圍繞防御目標形成整體防御矩陣，并根據風險評估在不同地點設立固定式反無人機檢測終端，開啟自動防御，7x24自動化監測整個凈空防御區域。

移動便攜式

   同時配合車載單元指揮車及便攜設備，防御目標重點要害部位部署便攜單元，查漏補缺，預防盲點。

遵循部署的原則：以檢測識別設備為中心，覆蓋周邊半徑距離，且檢測識別設備選取地滿足周邊制高點的條件。光纖、取電周邊設施完善。

 如圖所示：

這款設備集成了智能檢測模塊、智能防御模塊、管控中心平臺三大模塊，兼具檢測識別、防御打擊功能

其產品功能描述如下：

檢測功能

★檢測方式：采用無線電無源自動檢測，實時自動檢測，無電磁輻射，且兼容電磁敏感區域。

★檢測范圍：360°全方位無死角檢測，針對隱蔽位置、偽裝、遮擋物亦可實現全方位無死角覆蓋，探測半徑可達3.5公里。

識別功能

★識別無人機：可以識別唯一電子指紋，可區分同一品牌同一型號的無人機。

★具有黑白名單功能：基于可識別唯一電子指紋，可區分“敵我”，精準打擊黑名單無人機，保證白名單無人機正常運行。

防御功能

★全自動無人值守防御：與檢測功能聯動，一鍵開啟全自動防御，實現無人值守。

★防御機制：采用無人機自適應通信協議，通信協議離線分析與實時破解相結合,點對點無干擾控制。

★防御手段：利用窄帶小功率智能跟隨切斷控制技術，點對點無人機專用子信道切斷接管。

★防御范圍：空間內全向覆蓋，飛行速度快、目標小、有遮擋物的目標皆可防御。

防御距離：定向天線單點2-3km，全向天線單點3.5km。

定位功能

★定位飛手：采用三角定位算法，定位操控?zé)o人機飛手、實現人機雙重防御打擊。

弱干擾

★無線電發射功率：“綠色功率”可低至3-4W，對周圍無線電環境基本無干擾。

電磁輻射：電磁輻射低，對人體無害。

管理功能

管理方式，中央控制單元集中控制管理，WEB界面操作，簡單易行。

顯示界面：界面友好，可導入實時地圖，具有一鍵防御功能。

預警功能

★超前預警：可提前預警，無人機開機，可即時檢測發現目標，聯動報警。

部署方式

部署方式: 便攜式、車載式、固定式，部署方式多樣化，適應多場景。

組網方式

組網方式: 動態組網，擴展能力強，可組建聯網平臺；多臺同時多區域部署，可實現跨區域統一監控管理，集中指揮協調，效率高。

該防御系統采用了全球領先的無線電協議破解技術，具有優勢分析如下：

全自動實時監測防御

防御系統設計思路：以防御目標為中心，建立半徑大于2公里的凈空領域，對領域內無人機信號電波進行實時監控。防御范圍內，無論是非法無人機進行外觀偽裝，還是飛手在可視距離外操作，無人機信號皆會被瞬時捕捉。同時基于強大的核心破解算法，在極短的時間內，防御體系自動開啟防御系統，實現對無人機的自動防御打擊。

黑白名單

防御系統通過無線電破解技術，識別無人機的數字簽名，獲取無人機數據，包括無人機的型號，ID，信號強度等，并與數據庫中的黑白名單進行比對，若發現黑名單無人機，則防御系統通過操控可直接切斷非法無人機信號，安全接管無人機權限。

點對點窄帶切斷技術

防御系統基于強大的無線電協議破解技術，能夠達到點對點窄帶切斷，避免了采用大功率干擾信號出現的電磁干擾，針對唯一的打擊目標進行打擊，對周邊環境無影響。

同步防御多架無人機

防御系統采用精準的無線電破解控制協議，只需發射微弱的電波信號，即可完成防御目的，并基于強大的核心并行算法，多臺無人機從不同方向同時出現，可實現“群防群治”。

系統整體運行效果

監測系統:

超前預警：

能夠探測到還未起飛的無人機，為防御爭取寶貴時間

  實時監測：

7 x 24小時不間斷監測，發送通知

  定位操作者：

反向追蹤飛機操控者

  攔截系統：

迫降或者返航：迫使無人機降落或無法起飛

  安全著陸：

對部分品牌的無人機，控制其安全著陸。

本防御系統的無線電協議破解技術，除了能對“黑飛”無人機采取監測和攔截的同時，更能通過后臺記錄每架無人機的飛行軌道，對日后研究和分析“黑飛”行為提供寶貴的經驗和數據。
