全域低空感知網絡建設

全域低空感知網絡的主要任務是實現主城區的可靠無人機感知偵測，做到快速探測預警、精準識別，其核心功能包括合作無人機飛行態勢實時監控、非合作無人機的偵測定位。通過集成先進 的偵測手段與數據融合技術，能夠準確識別無人機目標，動態監控空域內的合作目標無人機飛行狀態，確保合法飛行任務的安全性。同時，針對非合作無人機，系統能夠?qū)崟r偵測并定位潛在威脅，為監管部門提供精準有效的空情數據，保障低空空域的安全與穩定。

合作無人機飛行態勢監控

合作無人機飛行態勢監控旨在實時跟蹤和監測已授權飛行和主動發送廣播式運行識別信息的無人機。通過平臺接入實時飛行數據和位置追蹤信息，監控系統能夠動態展示無人機的飛行狀態、飛行路徑、航速、高度等關鍵參數，確保無人機在授權區域內飛行，及時發現任何偏離或異常情況。

系統通過實時預警機制，確保無人機飛行的安全性與合規性，并為相關部門提供準確的飛行數據記錄，確保事后可追溯性。潛哨無人機偵測設備能夠識別其飛行狀態、飛行路徑、航速、高度等關鍵參數，以判定其是否安全合規運營。這些數據不僅用于實時監控和安全預警，還可供監管部門持續審查無人機活動，確保其遵守空域管理規定，進一步提升低空安全管理的效率和精準度。

非合作無人機偵測定位與反制

非合作無人機的非法飛行對政府大樓、火車站、機場等重點防御設施構成重大威脅。系統通過對空域內的合作和非合作目標的通信信號進行實時監控和逆向解析，當發現未經授權的無人機入侵時，系統會立即發出預警信號，并根據威脅等級啟動相應的防護策略。分級防護機制能夠有效區分無人機威脅的緊急程度，針對高威脅目標快速采取反制措施，而對低威脅目標則可進行持續監控和風險評估。

結合張灣區實際使用需求，本方案將全域低空感知網絡分為兩期開展建設：一期建設以十堰市張灣區檔案館、東風越野車公司為中心，構建以7公里為半徑、覆蓋張灣區重點低空防御單位的初級低空感知網絡；二期建設以一期感知網為基礎增點補盲，并實現張灣主城區全域覆蓋，完成張灣區城市低空感知網絡建設。

前端感知設備

潛哨無人機偵測設備不僅突破認知無線電協議逆向解析技術，更做到首次將無人機廣播報文解析與協議解析融合，解決了廣域低成本探測難題。

設備通過接收和匯聚微、輕、小型無人機在飛行過程中廣播式自動發送的識別信息，獲取無人機及飛手的實時位置信息（包括經緯度坐標）、無人機的唯一序列號（SN碼）、當前距地高度、航跡角（指示飛行方向）等關鍵運行信息，實現對合作無人機的精準識別與定位；同時設備還具備協議解析模塊，通過分析和處理無人機與遙控器、地面控制站或其他無人機之間的無線通信信號，對無人機通訊協議進行離線分析并提取電子指紋ID，基于分析結果形成無人機檢測數據庫，并在實際無線電環境中用于無人機的特征快速匹配識別，實現對非合作無人機的精準識別與定位。

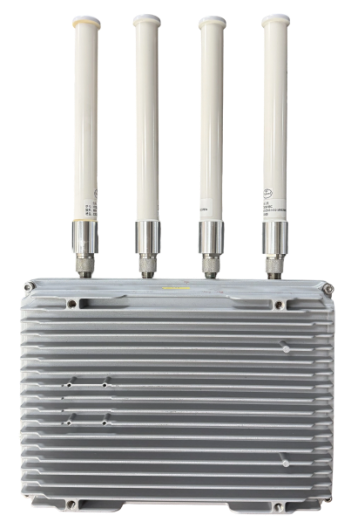

潛哨無人機偵測設備示意圖

設備主要參數如下：

  布設方式：固定式架設

  偵測頻段：2.4GHz、5.8GHz

  探測距離：2~5 km(全向)

  同時監測架次：≥100架次

  防護等級：IP66

  工作時間：7*24

  工作溫度：-40℃~70℃

  重量：5 kg
